Montage téléphone sur Tracer 700

Message par pinpin44 » 10 juin 2018, 15:40

J'ai reçu cette semaine quelques chinoiseries pour équiper la Tracer dont une housse-support de téléphone.

Ce montage nécessite une imprimante 3D. Pour ceux qui n'en sont pas équipés il est possible de faire faire les pièces chez des spécialistes. Les fichiers sont disponibles à la fin de ce sujet.
La Tracer étant équipée d'un rail perforé fixé sur le guidon afin d'y installer des accessoires, c'est franchement une bonne idée de la part de Yamaha, il n'était donc pas question d'utiliser les supports de guidon classiques d'autant plus que la place prévue est ce qu'il y a de plus pratique. J'ai alors fait une adaptation qui me permet de monter et démonter facilement la housse avec un système de socle avec verrouillage monté sur ressort.

Il s'agit d'un socle sur lequel on peut glisser une housse parmi les plus classiques disponibles sur les sites asiatiques comme celle-là par exemple :
https://fr.aliexpress.com/item/Bicycle- ... 6c372CwQzs

Le résultat est discret (la pièce est noire carbone, trop de lumière sur la photo) et pratique.


L'emplacement est idéal.

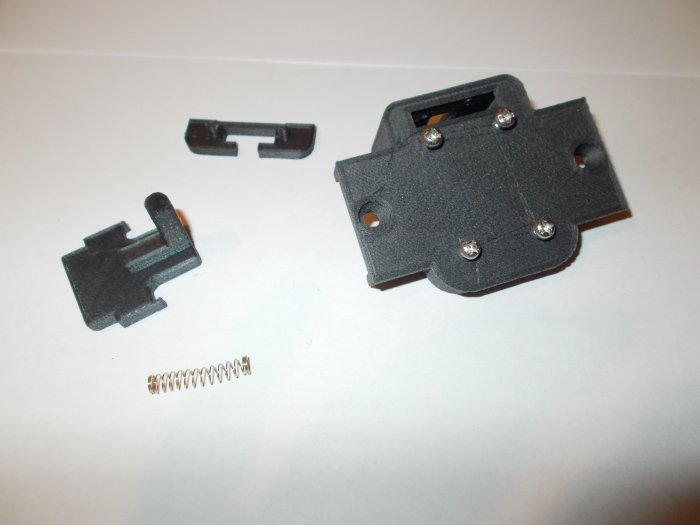

3 pièces à imprimer + 1 ressort de stylo + 4 vis M3 + 2 vis M4


Avec les empreintes pour les perforations il n'y a aucun jeu au montage.


L'ensemble est relativement discret. Les 4 vis servent de glissières pour la housse.
(ci-dessous j'appuie sur le pêne du verrou)


On glisse la housse sur le socle en appuyant dessus, le verrou se bloque.
Il suffit de tirer sur le verrou vers le bas pour débloquer la housse.



J'ai mis les fichiers en téléchargement sur : https://www.thingiverse.com/thing:2954619

JE N'AUTORISE PAS :
- la publication des fichiers fournis (même si modifiés)
- l’utilisation de ces fichiers à des fins commerciales
- la vente de ces fichiers

Razorback6150
Débutant
Messages : 61
Inscription : 04 mai 2018, 11:02
Prénom : Phil

Re: Montage téléphone sur Tracer 700

Message par Razorback6150 » 12 juin 2018, 09:42

Impec, merci, je viens de l'envoyer à l'impression chez un pote.

pinpin44
Débutant
Messages : 31
Inscription : 04 avril 2018, 18:55
Prénom : yves

Re: Montage téléphone sur Tracer 700

Message par pinpin44 » 12 juin 2018, 18:52

Cool... j'ai hâte de voir tes résultats :)

Petite précision : Selon les têtes des vis M3 qui servent de guide il sera peut être nécessaire de fraiser un peu les encoches de la platine de la housse


On pose la housse de manière à emboiter les vis dans les encoches, on appuie sur la partie basse pour pousser le verrou et on glisse vers le haut.


Chose que j'ai oublié de préciser c'est qu'il faut coller la flasque après avoir inséré le verrou et le ressort.
J'avais prévu de mettre 2 ressorts mais finalement 1 seul c'est suffisant (et moins de risques de décollage de la flasque)



Aujourd'hui c'était le baptême de ma housse sous une pluie battante, RAS tout est sec ::d.
La housse ne bouge pas et se monte/démonte sans efforts... j'suis assez content du résultat.

Razorback6150
Débutant
Messages : 61
Inscription : 04 mai 2018, 11:02
Prénom : Phil

Re: Montage téléphone sur Tracer 700

Message par Razorback6150 » 13 juin 2018, 11:16

Mon pote vient juste de m'envoyer les photos des pièces imprimées mais on ne se voit pas avant mercredi prochain :-)

pinpin44
Débutant
Messages : 31
Inscription : 04 avril 2018, 18:55
Prénom : yves

Re: Montage téléphone sur Tracer 700

Message par pinpin44 » 13 juin 2018, 19:42

Pas de difficultés à l'impression ?

Razorback6150
Débutant
Messages : 61
Inscription : 04 mai 2018, 11:02
Prénom : Phil

Re: Montage téléphone sur Tracer 700

Message par Razorback6150 » 14 juin 2018, 09:54

Il ne m'a rien dit sinon que c'était imprimé donc RAS je suppose.

Avatar de l’utilisateur
kikad
Débutant
Messages : 64
Inscription : 16 août 2017, 23:39
Prénom : Antoine

Re: Montage téléphone sur Tracer 700

Message par kikad » 14 juin 2018, 22:21

Tu as réinventé le support officiel Yamaha :taré1:

Il se fixe par 4 vis sur la barre de renfort, et la housse se clipse dessus par un système de ressort et d'aimant.
https://www.yamaha-motor.eu/fr/produits ... &year=2018

Ok elle coute 45€, mais rien a imprimer ni a bricoler. Personnellement je l'ai gagné lors de mon essai du tracer 700 à sa sortie :langue1: .
J'ai eu un petit soucis d’étanchéité sous un gros (très gros :pleur4: ) orage en Auvergne au début du mois, mais je ne sais pas si c'est moi qui l'avait mal fermé ou pas... :pasdrole:

pinpin44
Débutant
Messages : 31
Inscription : 04 avril 2018, 18:55
Prénom : yves

Re: Montage téléphone sur Tracer 700

Message par pinpin44 » 14 juin 2018, 23:11

Pas mal :) je ne connaissais pas. 45€ ce n'est pas trop cher en comparaison d'autres systèmes moins adaptés.

Le propos du sujet c'est plutôt le "fais-le toi-même" avec il est vrai une économie à la clef.
J'ai l'habitude de tout faire moi-même quand ça en vaut le coup et le plaisir de bricoler y est pour beaucoup.
Ce soir je me suis fait un support pour mon bloque disque. Ça existe dans le commerce mais ce n'est pas adapté à ce que je veux.

Le cout de mon support de housse de téléphone n'est pour moi que de quelques centaines de centimes, un total housse comprise d'environ 8€.
Ce support pourra évoluer avec la fabrication de socles débrochables pour toutes sortes de choses... Gopro, cannettes, cendrier, photos, distributeur de capotes, sandwich, poisson rouge, danseuse hawaïenne, rouleau de PQ... enfin tout ce qu'on peut imaginer mettre sur un guidon.

Avatar de l’utilisateur
kikad
Débutant
Messages : 64
Inscription : 16 août 2017, 23:39
Prénom : Antoine

Re: Montage téléphone sur Tracer 700

Message par kikad » 15 juin 2018, 16:24

ce n'était en aucun cas une critique! ;)

je trouve ton systeme bien pensé, surtout sans connaitre la version officiel yamaha!

pinpin44
Débutant
Messages : 31
Inscription : 04 avril 2018, 18:55
Prénom : yves

Re: Montage téléphone sur Tracer 700

Message par pinpin44 » 15 juin 2018, 19:04

Bah je serais curieux de voir comment est fait celui de Yam... ça pourrait m'inspirer :)

Avatar de l’utilisateur
kikad
Débutant
Messages : 64
Inscription : 16 août 2017, 23:39
Prénom : Antoine

Re: Montage téléphone sur Tracer 700

Message par kikad » 18 juin 2018, 16:54

je te ferais des photos à l'occasion!



La seul critique que je pourrais te faire c'est que, d'accord tu as une tracer bleue :super: :super:

mais tu n'as pas choisi le bon bleu! les plus belles (et les plus rapide) sont les bleues 2017 ! :diable:


:diable:
